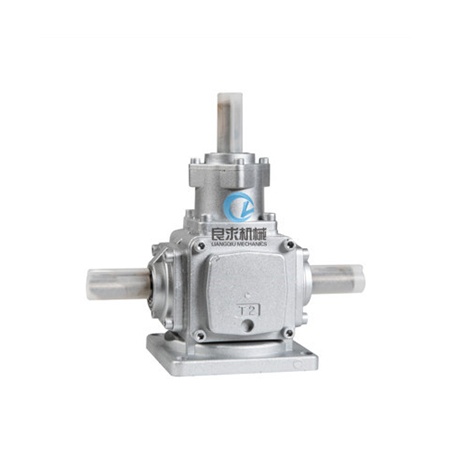

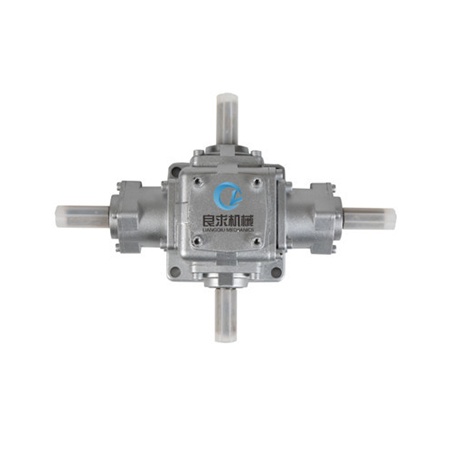

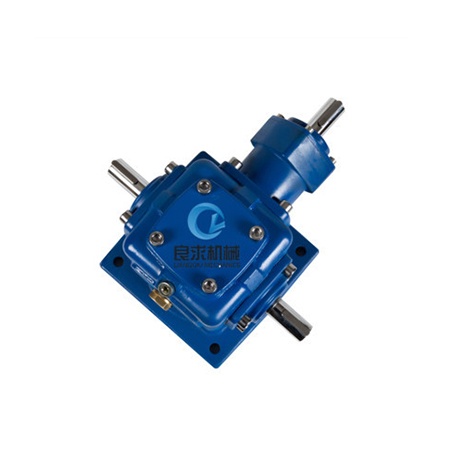

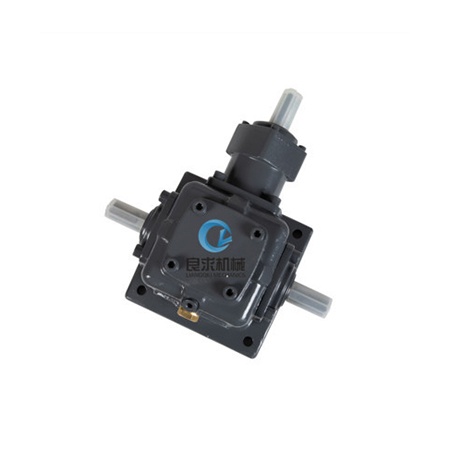

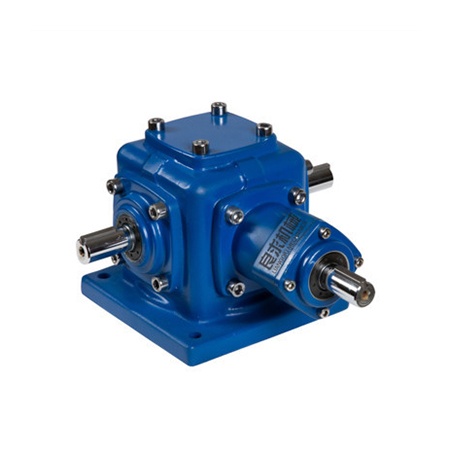

T系列螺旋伞齿轮转向箱

产品型号:


T:T2、T4、T6、T7、T8、T10、T12、T16、T20、T25
Z:Z2、Z4、Z6、Z7、Z8、Z10、Z12、Z16、Z20、Z25
JRTM:JRTM2、JRTM4、JRTM6、JRTM7、JRTM8、JRTM10、JRTM12、JRTM16、JRTM20、JRTM25 RTM7、JRTM8、JRTM10、JRTM12、JRTM16、JRTM20、JRTM25 JRTM:JRTM2、JRTM4、JRTM6、JRTM7、JRTM8、JRTM10、JRTM12、JRTM16、JRTM20、JRTM25 RTM7、JRTM8、JRTM10、JRTM12、JRTM16、JRTM20、JRTM25
A.转向箱 初期使用二周或100-200小时,为初摩耗期,这之间可能有少许金属摩耗粉粒,请务必清洁内部,并换新润滑油。
B.长期使用时,每半年-一年或1000-2000小时更换一次润滑油。 润滑油种类:本产品润滑油采用中国石油全效齿轮油90-120度,低转速、轻负荷条件,建议采用全效齿轮油90度,重负荷、高温的条件,建议采用全效齿轮油120度。

产品描述:

T系列螺旋锥齿轮转向箱

广泛用于食品,制药,化工,钢铁,冶金,纺织,塑料,造纸等机械设备,流水线等行业。

技术特点:

机壳:高刚性FC-25铸铁铸造;

齿轮:齿轮采用优质高纯净度合金钢20CrMnTi渗碳淬火,及研磨而成;

主轴:轴类采用合金钢调质、高悬重负荷能力;

轴承:配备重负荷能力的滚锥轴承;

油封:双封唇片的油封、兼具防尘及防漏油的能力


技术参数:


性能特点:

◆ T系列螺旋伞齿轮转向箱,标准化,多品种, 速比全部为实际传动比。平均效率达98% 。
◆ 有单轴、双横轴、单纵轴、双纵轴可选。
◆ 螺旋伞齿轮可以正反运转,低速或高速传动平稳,而且噪声低,振动小,承受力大。
◆ 当速比不为1:1时,横轴输入、纵轴输出为减速,纵轴输入、横轴输出为增速。

技术参数:速比范围:1/1 1.5/1 2/1 2.5/1 3/1 4/1 5/1
扭矩范围:11.2 — 5713 Nm
功率范围:0.014 — 335 kW
型号标记:
基本型号:T2 T4 T6 T7 T8 T10 T12 T16 T20 T25
